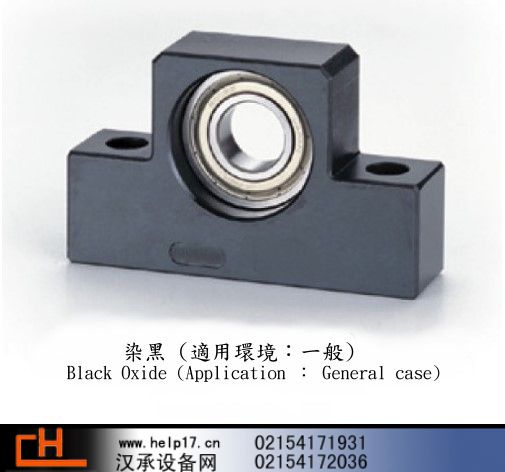

设备应用简介(方型-EF型 (支持端))： |
|
|
|
设备详细描述(方型-EF型 (支持端))： |
|
 |
|
编号 |
名称 |
个数 |
|
1 |
轴承座 |
1 |
|
2 |
轴承 |
1 |
|
3 |
C型扣环 |
1 | |
|
|
| 单位:MM |
|
型号 |
轴径
D1 |
A |
B |
C |
±0.02
E |
H1 |
±0.02
h |
H |
L |
P |
X |
Y |
Z |
C型扣环 |
轴承型号 |
|
EF-6 |
6 |
42 |
30 |
18 |
21 |
20 |
13 |
25 |
12 |
--- |
5.5 |
9.5 |
11 |
C6 |
606ZZ |
|
EF-8 |
6 |
52 |
38 |
25 |
26 |
26 |
17 |
32 |
14 |
--- |
6.6 |
11 |
12 |
C6 |
606ZZ |
|
EF-10 |
8 |
70 |
52 |
36 |
35 |
24 |
25 |
43 |
20 |
9 |
--- |
--- |
--- |
C8 |
608ZZ |
|
EF-12 |
10 |
70 |
52 |
36 |
35 |
24 |
25 |
43 |
20 |
9 |
--- |
--- |
--- |
C10 |
6000ZZ |
|
EF-15 |
15 |
80 |
60 |
41 |
40 |
25 |
30 |
49 |
20 |
9 |
--- |
--- |
--- |
C15 |
6002ZZ |
|
EF-20 |
20 |
95 |
75 |
56 |
47.5 |
45 |
30 |
58 |
26 |
--- |
11 |
17 |
15 |
C20 |
6204ZZ | 表面处理：EF型染黑 |
| |
| |
|
|
轴径尺寸容许差
|
尺寸区分(mm) |
h
unit 0.001 |
|
以上over |
以下less |
h |
|
6 |
10 |
-2
-15 |
|
10 |
14 |
-3
-18 |
|
14 |
18 |
|
18 |
24 |
-3
-21 | |
| ■轴端加工尺寸 |
 |
 |
|
型号
EF型 |
适用轴杆外径
D |
D1 |
E |
C型扣环 |
|
A |
B |
C |
|
EF-6 |
φ6 φ8 |
6 |
9 |
5.7 |
0.8 |
6.8 |
|
EF-8 |
φ10 φ12 |
6 |
9 |
5.7 |
0.8 |
6.8 |
|
EF-10 |
φ12 φ14 φ15 |
8 |
10 |
7.6 |
0.9 |
7.9 |
|
EF-12 |
φ14 φ15 φ16 |
10 |
11 |
9.6 |
1.15 |
9.15 |
|
EF-15 |
φ18 φ20 |
15 |
13 |
14.3 |
1.15 |
10.15 |
|
EF-20 |
φ25 φ28 |
20 |
19 |
19 |
1.35 |
15.35 | | |
|
|
|
